Metrel MI 3108 ST Eurotest PV - Tester fotowoltaiki do 1000 V / 15 A DC

MI 3108 ST jest przyrządem kombinowanym. Umożliwia kompletne testowanie instalacji elektrycznych zgodnie z EN 61557 i dodatkowo wykonuje wszystkie niezbędne badania wymagane na jednofazowych instalacjach fotowoltaicznych (PV). Obejmuje to wszystkie badania zgodnie z wymaganiami normy EN 62446, ale także charakterystyki I - U, obliczanie wartości STC (standardowe warunki testowania) i pomiar mocy po stronie DC i AC. Przyrząd jest konstruowany do użytku w rzeczywistych warunkach pracy (napięcie do 1000 V, prąd do 15A DC). Przyrząd jest dostarczany z sondą bezpieczeństwa PV, która umożliwia bezpieczne rozłączenie w dowolnym momencie podczas pomiaru, co znacznie zwiększa bezpieczeństwo operatora.

Funkcje i właściwości przyrządu:

Pomiar po stronie DC instalacji PV:
- napięcie, prąd, moc, energia
- Uoc (napięcie bez obciążenia) i Isc (prąd zwarcia)
- natężenie oświetlenia
- temperatura modułów

Pomiar na stronie AC instalacji PV:
- napięcie, prąd, częstotliwość, moc, energia, współczynnik mocy, zniekształcenie harmoniczne
- sprawność modułów PV, falownika, systemu PV

Instalacja elektryczna:
- opór izolacji
- ciągłość przewodu PE
- rzeczywista impedancja sieci, prąd zwarcia, spadek napięcia
- rzeczywista impedancja (łącznie z pomiarem za wyłącznikiem różnicowoprądowym bez jego wyposażenia), prąd zwarcia
- wyłączniki prądowe (typ AC, A, B, standardowe i selektywne)
- rezystancja uziemienia
- prąd AC za pomocą szczęk (pobierany i wyciekający)
- napięcie TRMS, częstotliwość, kolejność faz
- moc, energia, zniekształcenie harmoniczne

Główne cechy:

Instalacja PV:
- obliczanie wartości STC
- obliczenie sprawności
- wyświetlanie graficzne charakterystyki I-V modułu
- dwa wejścia napięciowe i dwa wejścia prądowe do jednoczesnego pomiaru parametrów AC i DC
- opcjonalnie zdalna jednostka zdalna PV do jednoczesnego pomiaru natężenia oświetlenia i temperatury modułu PV

- instalacja elektryczna:
- możliwość automatycznego testu wyłączników różnicowoprądowych
- pomiar wyłączników różnicowoprądowych typu B
- pomiar rezystancji uziemienia
- wbudowana tabela bezpieczników umożliwia automatyczną ocenę wyników pomiaru impedancji
- monitor napięcia online na zaciskach przyrządu
- funkcja oscyloskopu
- pomiar impedancji pętli za wyłącznikiem różnicowoprądowym bez jego wyposażenia
- jednofazowy pomiar mocy i energii (w tym pomiar do 11. harmonicznej)

Dodatkowe zalety:
- rozległa pamięć do zapisywania wyników: ok. 1800 pomiarów lub 500 krzywych I-V lub mocy lub odpowiadające im kombinacje
- funkcja HELP: graficzna pomoc ze schematami połączeń do pomiaru poszczególnych wielkości
- bardzo rozbudowane akcesoria w zestawie podstawowym, w tym sonda bezpieczeństwa PV, PC SW, akumulatory, ładowarka i certyfikat kalibracji
- PC SW Eurolink PRO dostarczany w zestawie podstawowym umożliwia transfer przechowywanych wyników z pamięci przyrządu do PC i ich przetwarzanie (prosty raport przeglądu, eksport danych, ...)
- PC SW Eurolink PRO Plus umożliwia dodatkowo tworzenie profesjonalnego raportu przeglądu

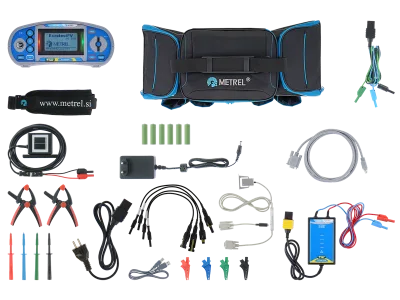

Zakres dostawy:

• Przyrząd EurotestPV MI 3108
• Torba
• Kabel pomiarowy do pomiaru w gniazdkach sieciowych
• Uniwersalny kabel pomiarowy 3 x 1,5 m
• Czołownica pomiarowa, 4 ks
• Zacisk krokodylkowy, 4 ks
• sonda bezpieczeństwa PV
• adaptery MC3/4 PV
• ogniwo referencyjne PV
• Sonda do pomiaru temperatury
• Szczęki upewniające, 2 ks
• Adapter sieciowy + 6 ks akumulatorów NiMH AA
• Kable USB i RS232-PS/2
• Oprogramowanie PC Eurolink PRO
• Zestaw pasów do transportu przyrządu
• Instrukcja obsługi w języku czeskim na CD
• Drukowana załącznik do instrukcji obsługi w języku czeskim
• Certyfikat kalibracji
• Karta gwarancyjna
• Opakowanie kartonowe
