Metrel MI 3122 SMARTEC Z Line Loop RCD - Miernik impedancji pętli impedancja pętli

Przyrząd pomiarowy MI 3122 SMARTEC Z Line-Loop / RCD jest odpowiedni do testowania obwodów pod napięciem. Przyrząd dzięki wbudowanym charakterystykom najczęściej używanych bezpieczników i wyłączników prądowych umożliwia ocenę zmierzonych wyników. Monitor napięcia online zapewnia operatorowi stały przegląd tego, co się dzieje na trzech wejściach napięciowych przyrządu. Przyrząd jest wyposażony w jasne wskaźniki (czerwony, zielony) do oceny pomiaru. Dla każdego testu można wywołać ekran pomocy, który pokazuje, jak podłączyć przyrząd do obwodu. Wszystkie zmierzone wyniki można zapisać w pamięci przyrządu, a następnie za pomocą programu Eurolink PRO (A1291) lub Eurolink PRO Plus (A1290) przenieść do komputera i utworzyć raport z pomiaru.

Jeśli chcesz utworzyć profesjonalne protokoły, musisz zakupić oprogramowanie EuroLink PRO Plus A1290

Funkcje przyrządu:

Pomiar rzeczywistej impedancji pętli/sieci i prądu zwarcia

Przyrząd mierzy rzeczywistą impedancję pętli uszkodzenia i sieci (w tym impedancję między dwiema fazami!), jednocześnie wyświetla również prąd zwarcia. Przyrząd umożliwia pomiar w obwodzie z wyłącznikiem różnicowoprądowym bez jego wyposażenia.

W pamięci przechowywana jest rozległa tabela bezpieczników, która w połączeniu z regulowanym współczynnikiem do obliczania prądu zwarcia umożliwia natychmiastową ocenę zmierzonej impedancji, odpowiednio prądu zwarcia z uwzględnieniem zabezpieczenia obwodu.

Pomiar wyłączników różnicowoprądowych

Można mierzyć wyłączniki różnicowoprądowe typu AC i A standardowe i selektywny S z prądem różnicowym znamionowym od 10 mA do 1000 mA. Test można przeprowadzić zarówno ręcznie, jak i automatycznie, a każdy test można wykonać zarówno na półfali dodatniej, jak i ujemnej. Podczas testu porównywane są zmierzone czasy wyłączenia z wartościami określonymi normą. Czas wyłączenia można mierzyć tymi wielokrotnościami I?N: 1/2, 1, 2 i 5. Ponadto można mierzyć prąd różnicowy zadziałania I? stopniowo rosnącym prądem. Oczywiście możliwe jest pomiar napięcia dotykowego i rezystancji uziemienia / rezystancji pętli bez zadziałania wyłącznika różnicowoprądowego.

Kolejność faz, napięcie, częstotliwość

Przyrząd wskazuje kolejność faz, mierzy rzeczywistą efektywną wartość napięcia i częstotliwość.

Test obecności napięcia na przewodzie ochronnym

Przyrząd automatycznie testuje, czy na PE nie ma niebezpiecznego napięcia.

Monitor napięcia online i svorki

Ciągle wyświetla napięcie między poszczególnymi svorkami i informuje, które svorki są używane do danego pomiaru.

Zapisywanie wyników do pamięci i transfer do PC

Do pamięci przyrządu można zapisać do 1700 pomiarów i później je wywołać na wyświetlaczu lub przenieść do PC za pomocą oprogramowania EuroLink Pro (akcesoria opcjonalne), które jest w języku czeskim.

Dodatkowe cechy:

• Port RS 232 i USB do połączenia z PC.
• Wyświetlacz graficzny o rozdzielczości 128x64 punktów.
• Funkcja pomocy graficznej wyświetli na wyświetlaczu możliwości połączenia przyrządu z mierzonym obiektem, ewentualnie dodatkowe informacje.
• Przyrząd ma menu w języku czeskim.
• W zakresie dostawy znajduje się również certyfikat kalibracji od producenta, również w języku czeskim.
• Do zasilania można użyć akumulatorów i ładować je bezpośrednio w przyrządzie. Akumulatory i ładowarka są częścią zakresu dostawy.
• Bardzo małe wymiary i masa zaledwie 1,2 kg wraz z bateriami.
• Rozległy zestaw akcesoriów jest częścią dostawy.

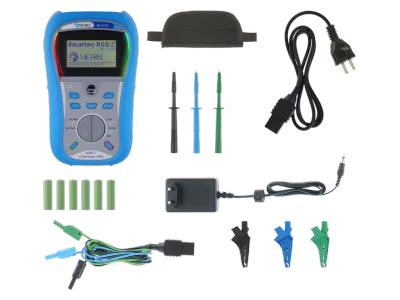

Zakres dostawy:

• MI 3122 SMARTEC Z LINE-LOOP / RCD
• Pasek do ręki
• Uniwersalny kabel pomiarowy (kabel zakończony wtyczkami bananowymi umożliwia pomiar za pomocą igieł pomiarowych i zacisków krokodylkowych)
• Kabel do pomiaru w gniazdkach sieciowych
• Adapter sieciowy do ładowania akumulatorów
• Akumulator NiMH, 6 szt.
• Czołownica pomiarowa, 3 szt.
• Zacisk krokodylkowy, 3 szt.
• CD Metrel z angielską dokumentacją do urządzenia
• CD ILLKO z czeską dokumentacją
• Załącznik do instrukcji obsługi w języku czeskim
• Certyfikat kalibracji
• Karta gwarancyjna
• Opakowanie kartonowe
