​Metrel MI 3155 EurotestXD EU - Tester instalacji elektrycznych i piorunochronów

Miernik Metrel MI 3155 EurotestXD jest najnowszym flagowym modelem z najbardziej zaawansowanej technologicznie linii wielofunkcyjnych przyrządów pomiarowych. Został on specjalnie zaprojektowany z myślą o pomiarach obiektów przemysłowych. Elementami wyróżniającymi przyrząd MI 3155 spośród innych tego typu urządzeń są: ergonomiczny kształt, intuicyjny interfejs użytkownika, rozbudowany organizer pamięci, dowolnie programowalne testy automatyczne AutoSequence® oraz kolorowy, dotykowy ekran pozwalający na szybkie i intuicyjne sterowanie dostępnymi funkcjami. Tester wykonuje pomiary zgodnie z wymaganiami normy IEC/PN-EN 61557 oraz pozwala wykonywać pomiary w oparciu o wymagania norm powiązanych (np. IEC/PN-HD 60364-6 czy IEC/PN-HD 60364-4-41) czyli m.in. sprawdzanie wyłączników różnicowoprądowych RCD, pomiary impedancji linii i pętli zwarcia z użyciem 3 lub 4 przewodów pomiarowych czy pomiary rezystancji uziemienia. Wachlarz możliwości miernika uzupełniają funkcje takie jak: monitorowanie napięcia instalacji w trybie rzeczywistym, sprawdzenie kolejności następstwa faz, testowanie napięcia przebicia warystorów, kalkulacja współczynników PI/DAR, pomiar natężenia oświetlenia, pomiar czasu rozładowania, pomiary, sprawdzenie monitora stanu izolacji (IMD), pomiar prądu pierwszego uszkodzenia (ISFL), a także przewodnik po inspekcjach i oględzinach. Mierniki Metrel od ponad 60 lat są naczęściej wybieranymi rozwiązaniami m.in. do pomiarów instalacji.

Funkcje pomiarowe

• Wysokoprecyzyjna ocena spodziewanego prądu zwarcia
• Trójprzewodowy pomiar rezystancji przewodu ochronnego (funkcja RPE) bez używania niewygodnych przewodów przedłużających
• Automatyczny pomiar rezystancji izolacji pomiędzy żyłami L-N, N-PE oraz L-PE (funkcja R_IZO - WSZYSTKIE)
• Czteroprzewodowy pomiar ciągłości połączeń ochronnych i wyrównawczych
• Pomiar rezystancji izolacji napięciem DC od 50V do 2500V wraz z kalkulacją współczynników PI oraz DAR
• Test warystora
• Ciągłość przewodów ochronnych i wyrównawczych prądem 200mA DC ze zmianą polaryzacji
• Ciągłość przewodów ochronnych i wyrównawczych prądem 7mA
• Trójprzewodowy pomiar impedancji pętli zwarcia (L-PE) bez wyzwolenia wyłącznika różnicowoprądowego RCD
• Pomiar napięcia dotykowego za pomocą zewnętrznej sondy P/S
• Dwuprzewodowy lub trójprzewodowy pomiar impedancji linii (L-L, L-N)
• Pomiar napięcia TRMS oraz częstotliwości w instalacjach 1-fazowych oraz 3-fazowych
• Pomiary impedancji linii/pętli zwarcia oraz wyłączników RCD w zakresie częstotliwości sieciowej z przedziału 16...400Hz
• Sprawdzenie kolejności następstwa faz
• Pomiar mocy oraz współczynnika THD (do 12 harmonicznej)
• Testowanie wyłączników różnicowoprądowych RCD (ogólnego przeznaczenia oraz selektywne, typu AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S)
• Pomiar rezystancji uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
• Pomiar rezystywności gruntu za pomocą adaptera Ro (opcja)
• Pomiar prądów obciążenia oraz prądów upływu (opcja)
• Pomiar prądu pierwszego uszkodzenia (ISFL) w układzie IT
• Testowanie urządzeń monitorujących stan izolacji (IMD) w układzie IT
• Tryb badania maszyn - wraz z pomiarem czasu rozładowania
• Pomiar natężenia oświetlenia (opcja)
• Pomiar impedancji pętli zwarcia z wysoką rozdzielczością (opcja)
• Sprawdzanie bezpieczeństwa stacji ładowania pojazdów elektrycznych (opcja)
• Określanie lokalizacji obwodów (opcja)
• Obsługa skanerów kodów kreskowych i kodów QR (opcja)

Główne zalety

• Dowolnie programowalne automatyczne testy AutoSequence^®
• Zaimplementowane gotowe testy AutoSequence^® uzależnione od profilu przyrządu
• Zaimplementowane testy zautomatyzowane dla różnych układów sieci
• Asystent przeprowadzania inspekcji
• Asystent przeprowadzania oględzin
• Scenariusze inspekcji oraz oględzin użytkownika
• Automatyczne testy dla stacji ładowania pojazdów elektrycznych (EVSE)
• Oględziny oraz sprawdzenie funkcjonalne maszyn elektrycznych
• Wbudowane ekrany pomocy ze schematami pomiarowymi
• Wbudowane charakterystyki zabezpieczeń nadprądowych
• Monitorowanie napięć instalacji w czasie rzeczywistym
• Automatyczna zmiana polaryzacji przy pomiarze ciągłości
• Zautomatyzowana procedura testowania wyłączników RCD (RCD AUTO)
• Zautomatyzowana procedura pomiaru impedancji (Z AUTO)
• Łatwa filtracja przydatnych funkcji za pomocą filtra grup zastosowań
• Wbudowana ładowarka oraz akumulator w wyposażeniu standardowym
• Wbudowany moduł Bluetooth^® do komunikacji z komputerami PC oraz urządzeniami z systemem Android
• Oprogramowanie Metrel ES Manager dla komputerów PC pozwalające na szybką obróbkę danych i tworzenie raportów
• Opcjonalne oprogramowanie aMESM dla urządzeń z systemem Android do szybkiej komunikacji z przyrządem.

Zastosowanie

• Odbiorcze oraz okresowe badania bezpieczeństwa instalacji elektrycznych niskiego napięcia w układach sieci TT, TN oraz IT
• Badanie bezpieczeństwa instalacji jednofazowych oraz trójfazowych
• Czynności konserwacyjne maszyn lub instalacji elektrycznych
• Badanie bezpieczeństwa instalacji niskiego napięcia
• Czynności konserwacyjne i badanie instalacji odgromowych
• Badanie instalacji o różnych częstotliwościach znamionowych (14-500Hz)
• Wykonywanie pomiarów na placach budowy
• Testowanie bezpieczeństwa maszyn i rozdzielnic elektrycznych
• Wykonywanie pomiarów instalacji medycznych pracujących w układzie IT
• Testowanie bezpieczeństwa instalacji zasilanych z agregatów stacjonarnych lub mobilnych (w tym, np. instalacje wozów pożarniczych czy wozów wojskowych)
• Testowanie stacji ładowania pojazdów elektrycznych (EVSE)
• Zaawansowana diagnostyka izolacji

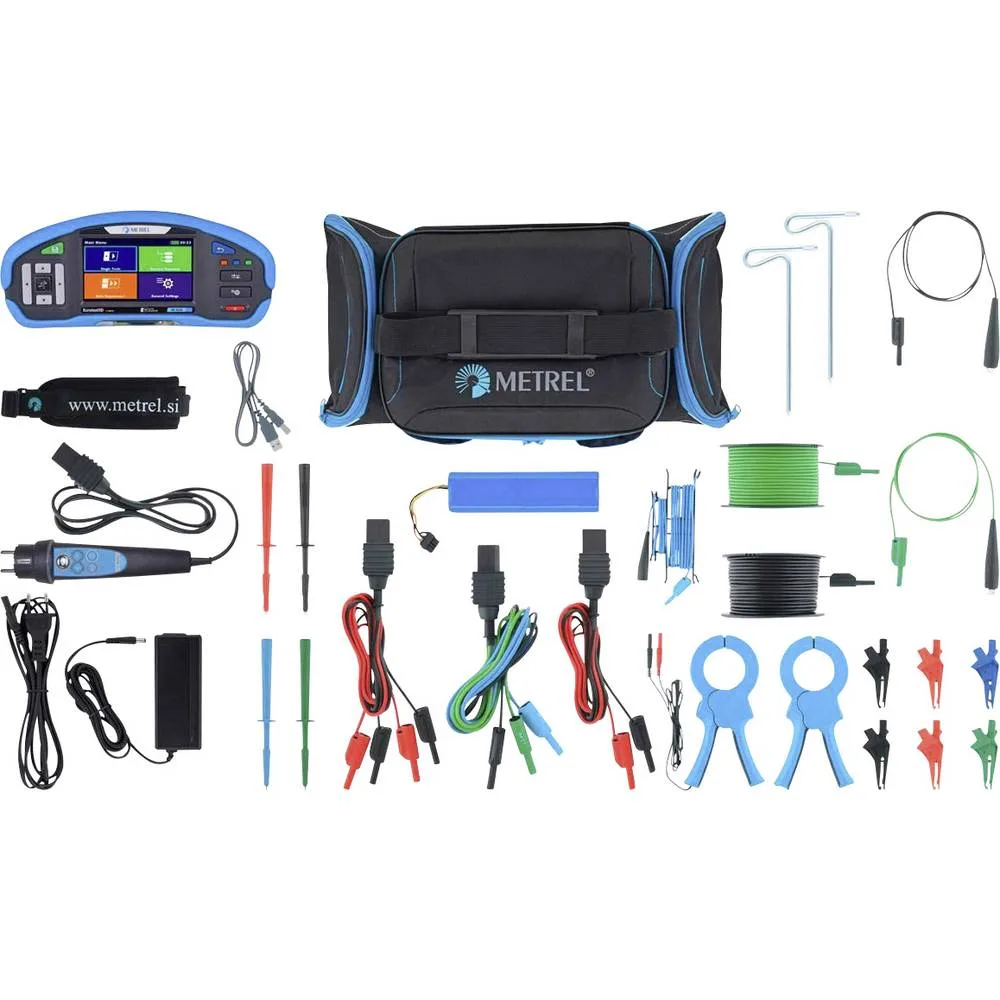

Zestaw standardowy Metrel MI 3155 ST

• Miernik MI 3155 EurotestXD
• Cęgi prądowe A 1019
• Cęgi prądowe A 1018 (prąd pobierany / prąd upływowy)
• Pakiet akumulatorów 8800 mAh
• Zasilacz 12V/3A
• Wtyczka commander, 1.5 m
• Przewód pomiarowy, 4-żyłowy, 1.5 m
• Przewód pomiarowy, 3-żyłowy, 1.5 m
• Przewód pomiarowy, 2-żyłowy, 2,5 kV, 1.5 m
• Sondy ostrzowe - 4 szt. (czarna, niebieska, zielona, czerwona)
• Sondy krokodylkowe - 6 szt. (czarne - 2 szt., niebieska - 1 szt., zielona - 1 szt., czerwone - 2 szt.)
• Zestaw do pomiaru rezystancji uziemienia - 20 m
• Przewód USB
• Bezpieczny futerał na przyrząd i akcesoria
• Pasek transportowy
• Licencja oprogramowania Metrel ES Manager w wersji ADVANCED
• Oprogramowanie Metrel ES Manager do pobrania
• Aplikacja Metrel aMESM Android
• Skrócona instrukcja obsługi
• Pełna instrukcja obsługi w formie elektronicznej do pobrania
• Świadectwo wzorcowania
