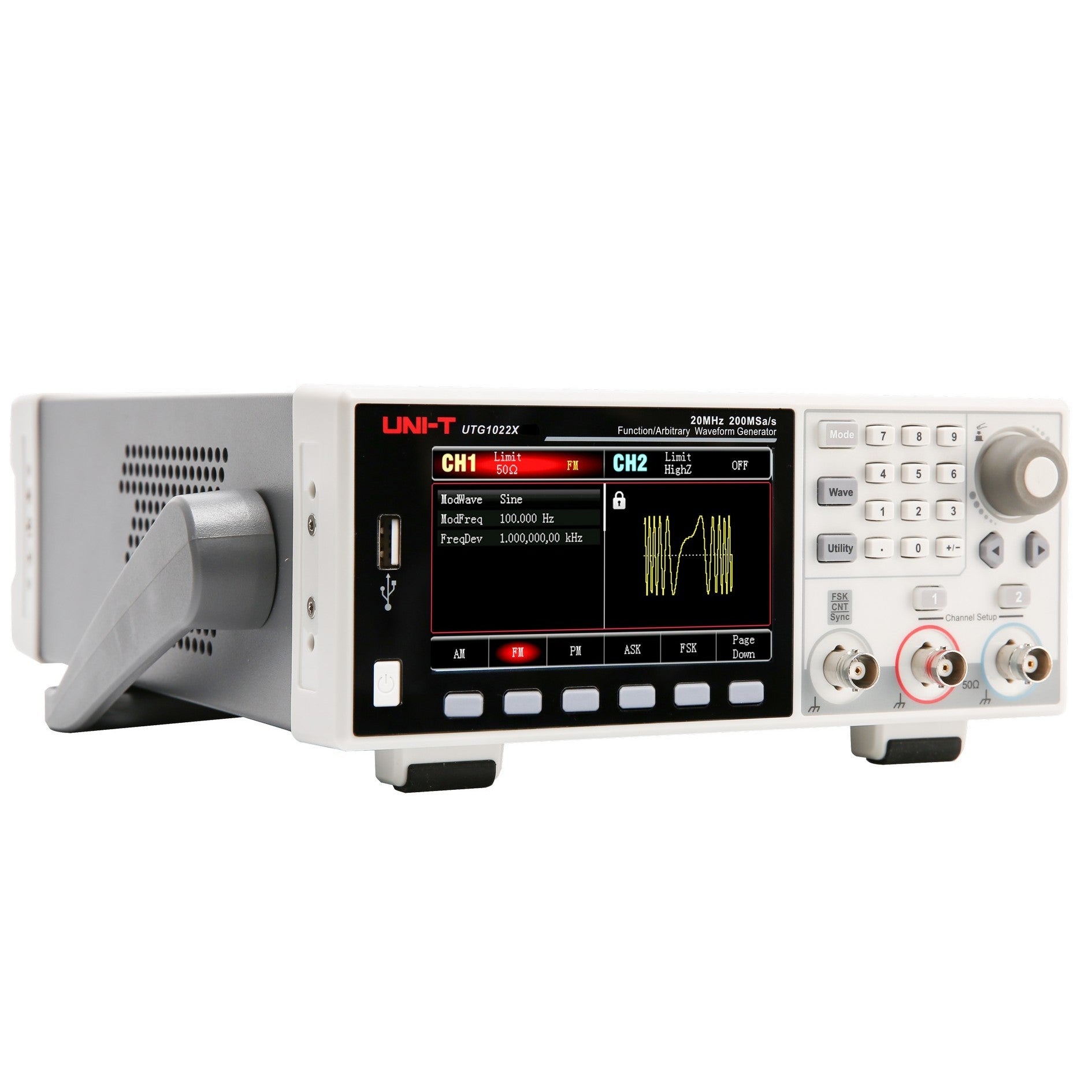

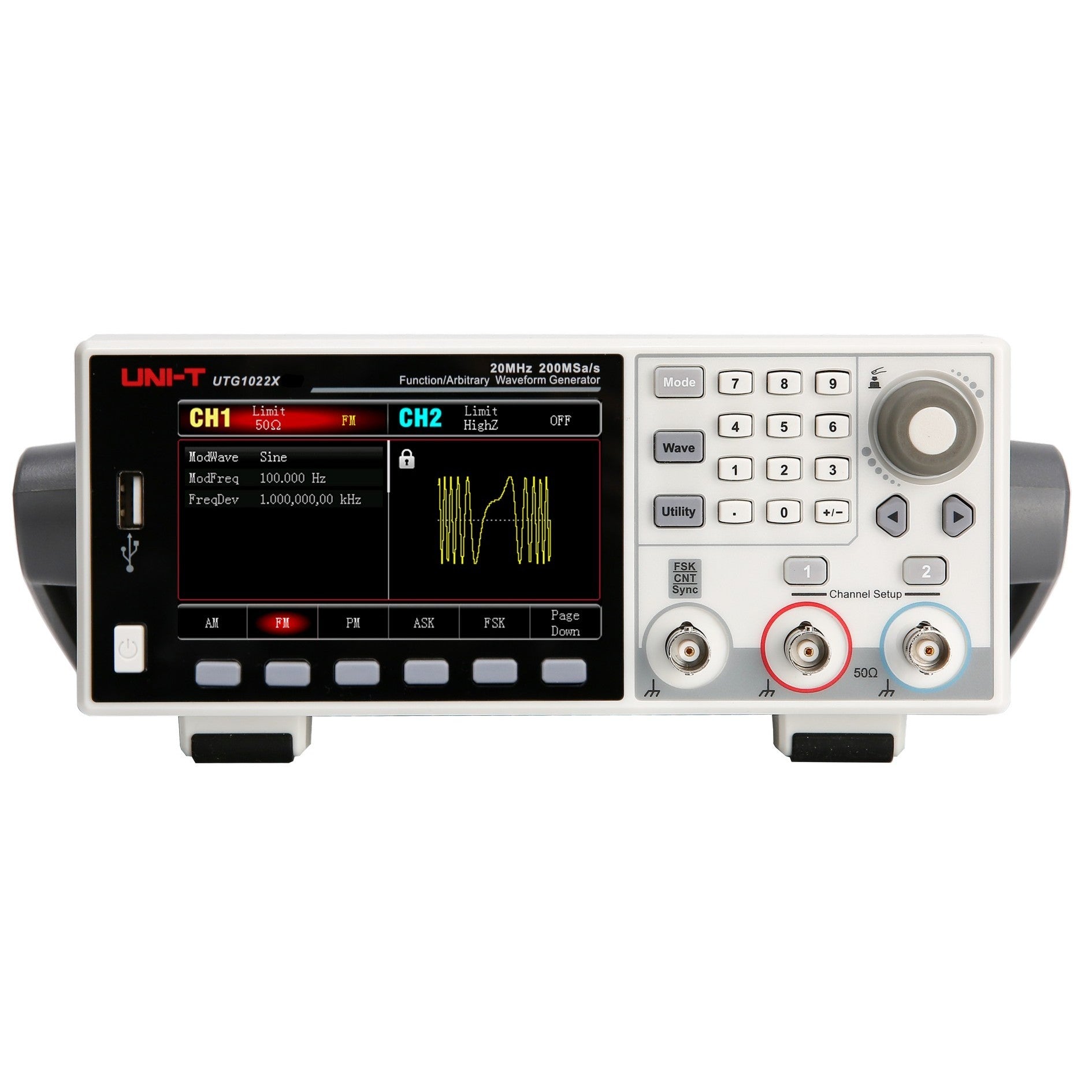

UNI-T - UTG1022X - Generator funkcji, 20 MHz

Generator funkcji UTG1022X z serii UTG1000X ma precyzyjny i stabilny przebieg wyjściowy z rozdzielczością do 1 uHz. Jest to ekonomiczny, wysoko wydajny i multifunkcyjny generator funkcji/przebiegów. Można generować precyzyjne, stabilne, czyste sygnały wyjściowe z niskim zniekształceniem. Dzięki wygodnemu sterowaniu, doskonałym wskaźnikom technicznym i przyjaznym dla użytkownika graficznym wyświetlaniu jest to urządzenie wielofunkcyjne, które spełnia potrzeby nauczania, testowania i produkcji.
Zastosowanie generatora jest przewidywane w nauczaniu, projektowaniu, testowaniu, rozwiązywaniu problemów i naprawie urządzeń elektronicznych i elektroakustycznych; testowaniu komponentów półprzewodnikowych itp.


Parametry produktu:

- system dwukanałowy o równej mocy
- jednocześnie zapewnia dwa kanały o wysokiej mocy. Wysoka amplituda wyjścia jest nadal gwarantowana nawet przy wysokich częstotliwościach
- potrafi generować falę prostokątną do 10 MHz
- wysoki stosunek sygnału do szumu

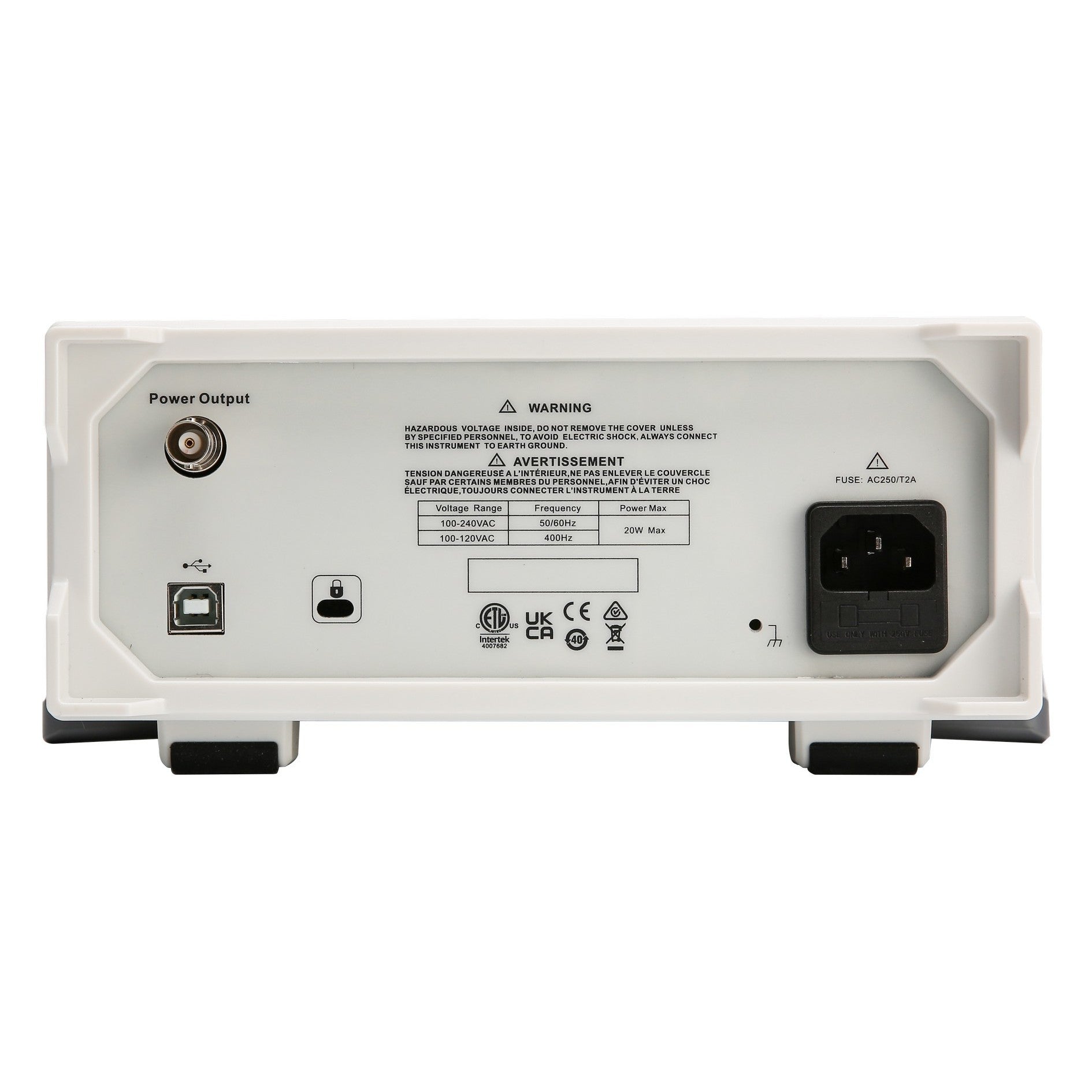

- opcjonalny moduł wzmacniacza mocy: Model poliamid jest wyposażony w standardowy moduł wzmacniacza mocy, który może zapewnić maksymalny sygnał z przebiegiem 4 W, aby spełnić wymagania testowe niektórych urządzeń zasilających
- funkcja Rich Burst: Oferuje trzy metody generowania serii impulsów, co umożliwia bardziej elastyczne generowanie różnych serii impulsów
- wiele trybów modulacji: oferuje siedem metod modulacji analogowej i cyfrowej AM, FM, PM, FSK, ASK, PSK i PWM, umożliwia użycie wielu pól
- funkcja sweep: obsługuje dwie metody modulacji częstotliwości: "liniowa" i "logarytmiczna"
- częstotliwość próbkowania 200MSa/s i 16-bitowa rozdzielczość wertykalna bitowa
- wielofunkcyjny pokrętło i klawiatura numeryczna do łatwej obsługi


Parametry techniczne:

- maksymalna częstotliwość przebiegu: 20MHz
- napięcie zasilające: 220 - 240 V AC / 50Hz
- zakres częstotliwości przebiegów: 1µHz...5MHz (przebieg arbitralny), 1µHz...10MHz (przebieg impulsowy), 1µHz...10MHz (przebieg prostokątny), 1µHz...20MHz (przebieg sinusoidalny), 1µHz...400kHz (przebieg ramp)
- typ wyświetlacza: LCD TFT 4,3"
- wyświetlacz: LCD TFT o przekątnej 4,3", 480 x 272 pikseli
- liczba kanałów: 2
- rozdzielczość pionowa: 16 bitów
- głębokość pamięci: 4 kpts
- parametry wyjścia: impedancja: 50Ω
- wymiary: 215 x 103 x 316 mm
- interfejs: USB
- druh modulacji: AM, ASK, FM, FSK, PM, PSK, PWM
- przebiegi: arbitrażny, czworokąt, DC, impuls, ramp, sinus, szum
- częstotliwość próbkowania: 200MSa/s
- pamięć: 200 przebiegów

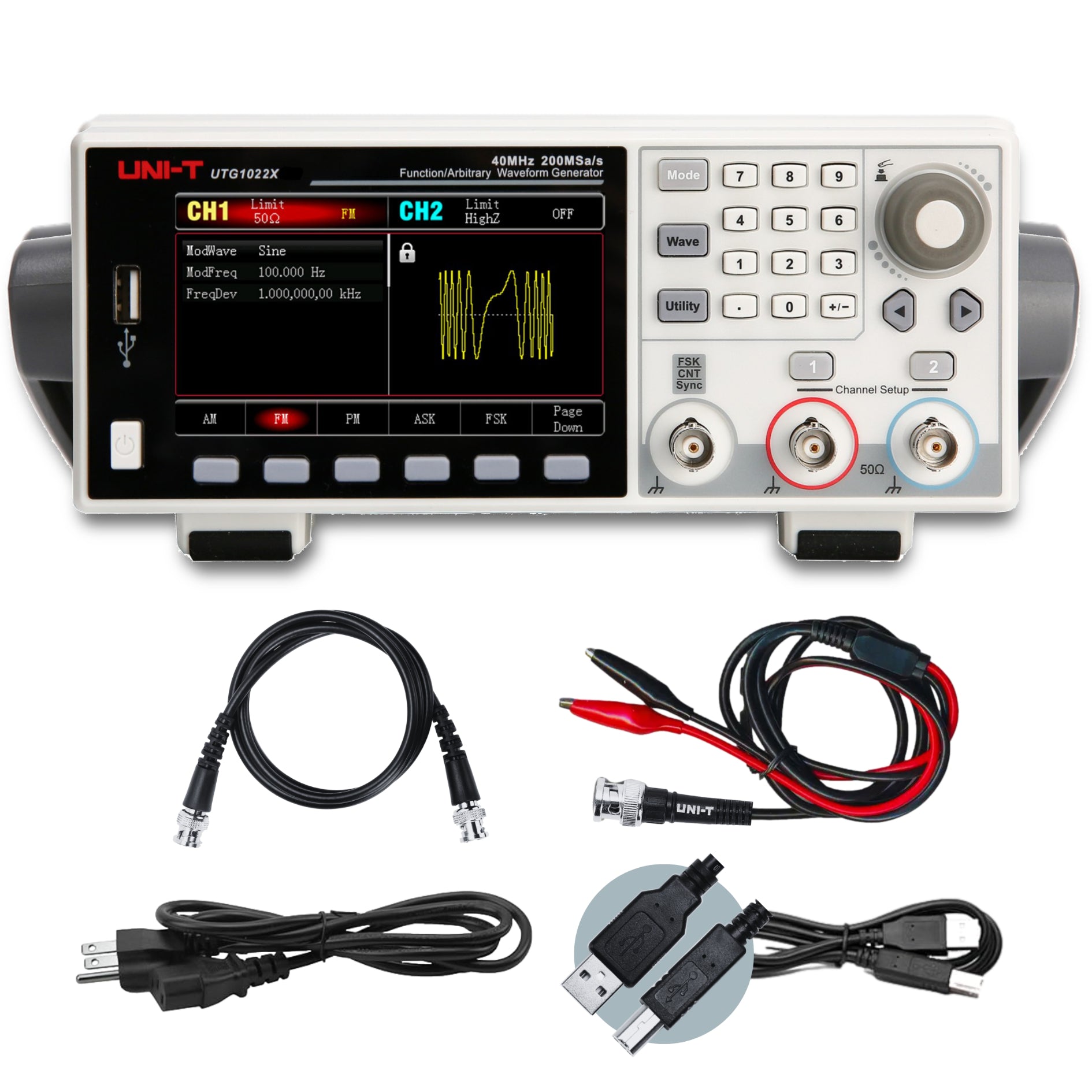

Zawartość opakowania :
- kabel BNC-BNC
- kabel BNC - zacisk krokodylkowy
- kabel USB
- kabel zasilający
