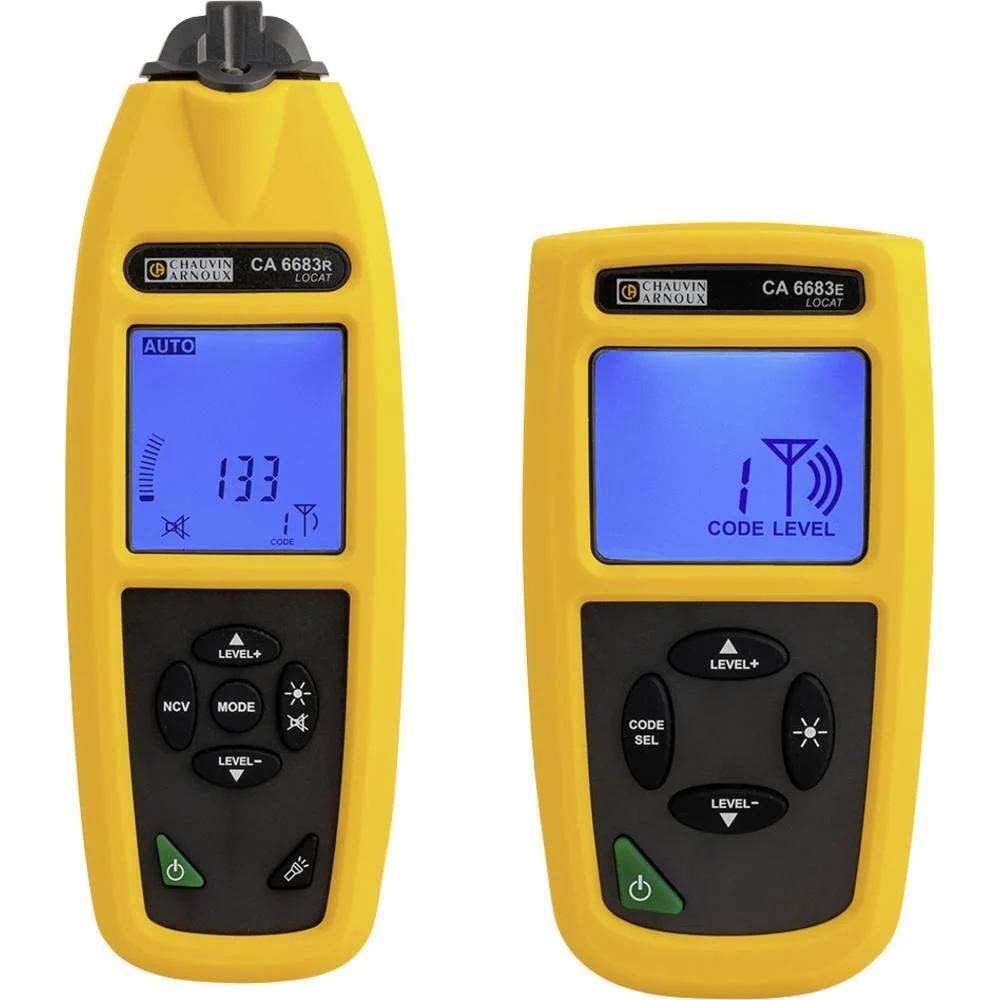

Chauvin Arnoux C.A 6683 - Lokalizator kabli i przewodów pod napięciem i bez napięcia

Kompaktowy i wytrzymały, łatwy do przenoszenia zestaw C.A 6683 przeznaczony jest do trasowania kabli, przewodów, części metalowych, zwarć oraz przerw w instalacjach zarówno pod napięciem, jak i bez napięcia – w ścianach oraz pod ziemią. Intuicyjna obsługa i szeroki zakres możliwych połączeń umożliwiają lokalizację metalowych elementów przewodzących nawet w bardzo trudnych warunkach. Doskonały zarówno przy renowacjach i konserwacji istniejących instalacji, jak i przy realizacji nowych projektów. Odbiornik może działać samodzielnie jako bezdotykowy tester fazy.

Zastosowania:

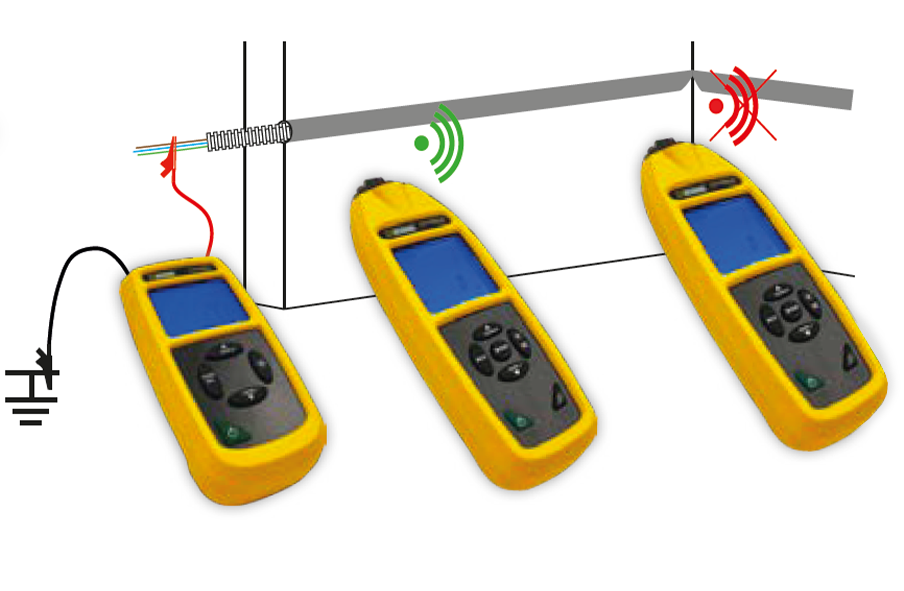

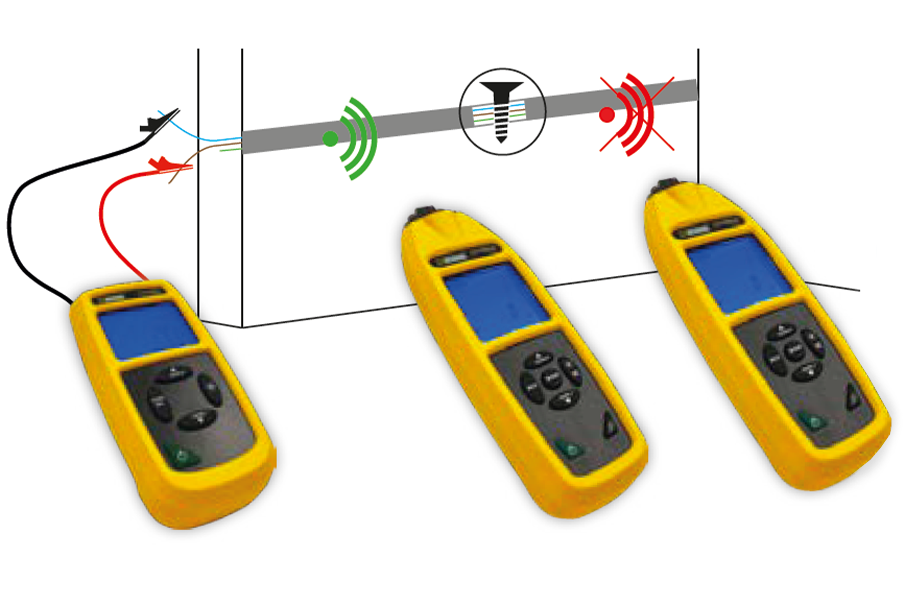

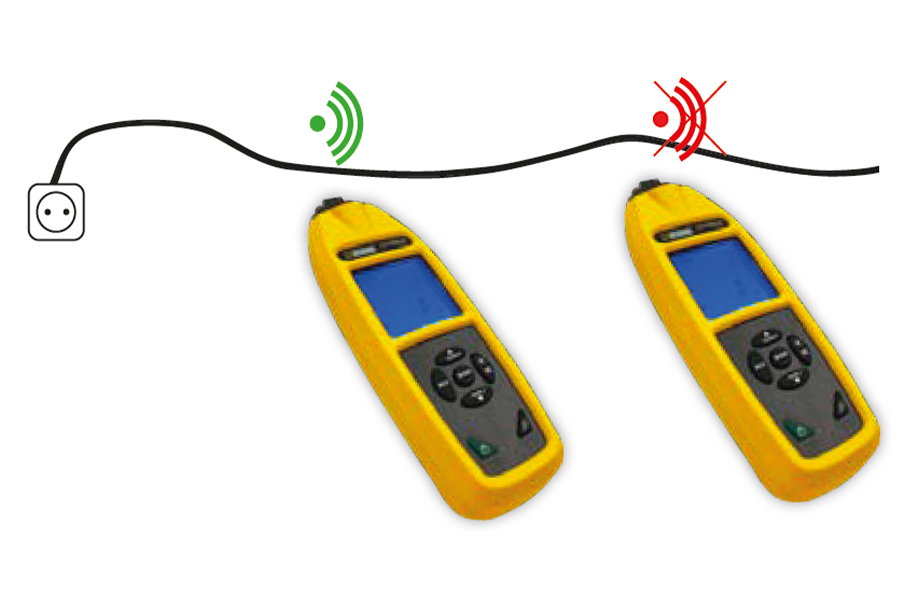

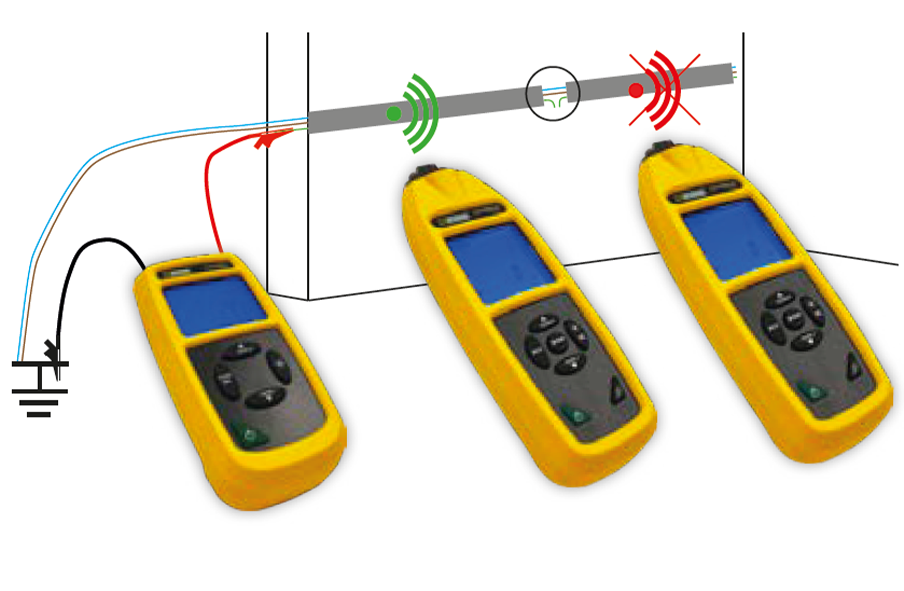

• Lokalizacja kabli i przewodów w ścianach oraz pod ziemią

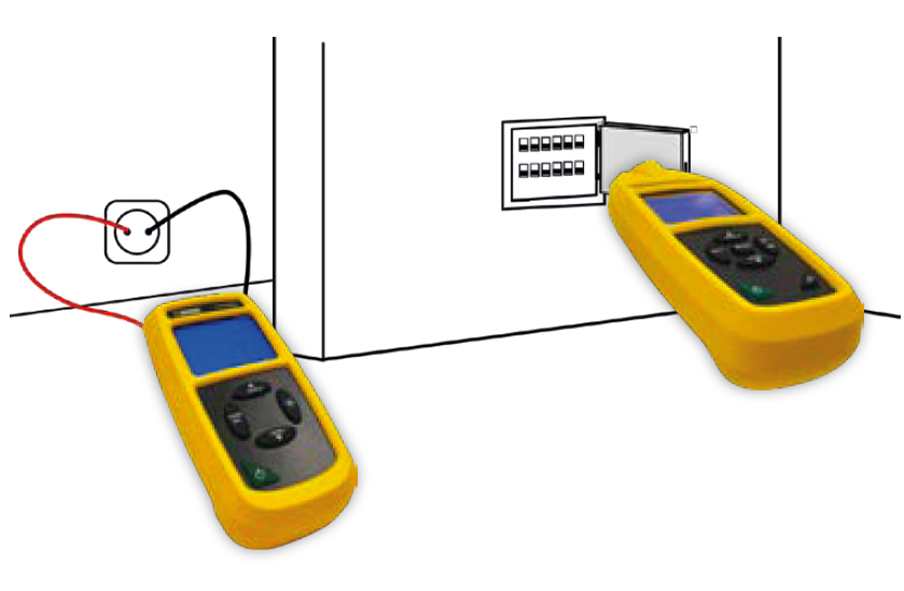

• Identyfikacja i przypisanie bezpieczników do obwodów

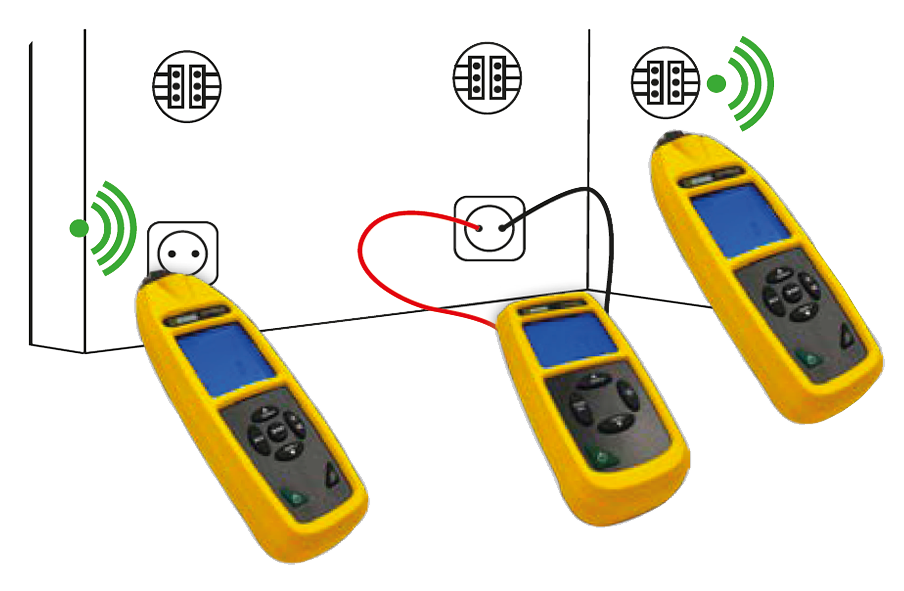

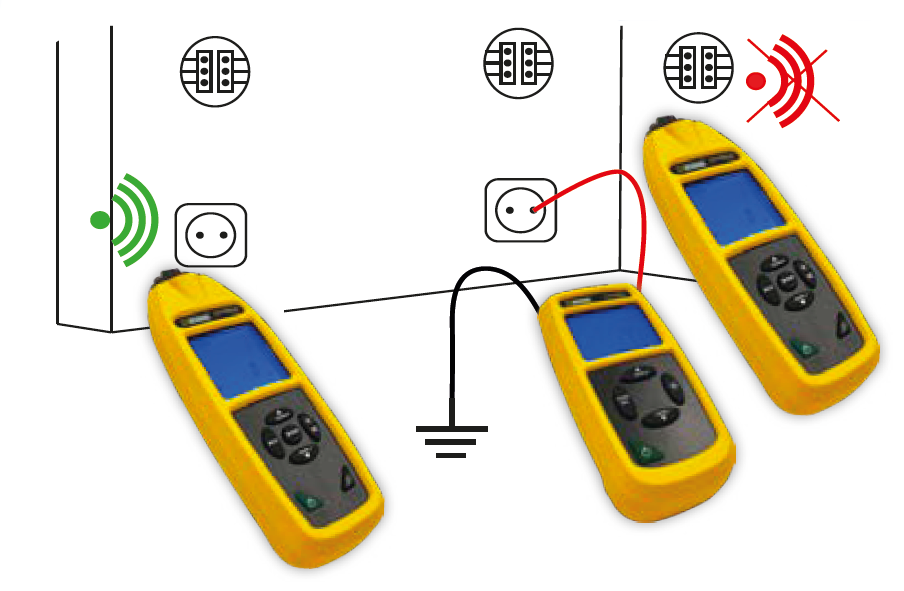

• Lokalizacja ukrytych gniazd i puszek rozdzielczych

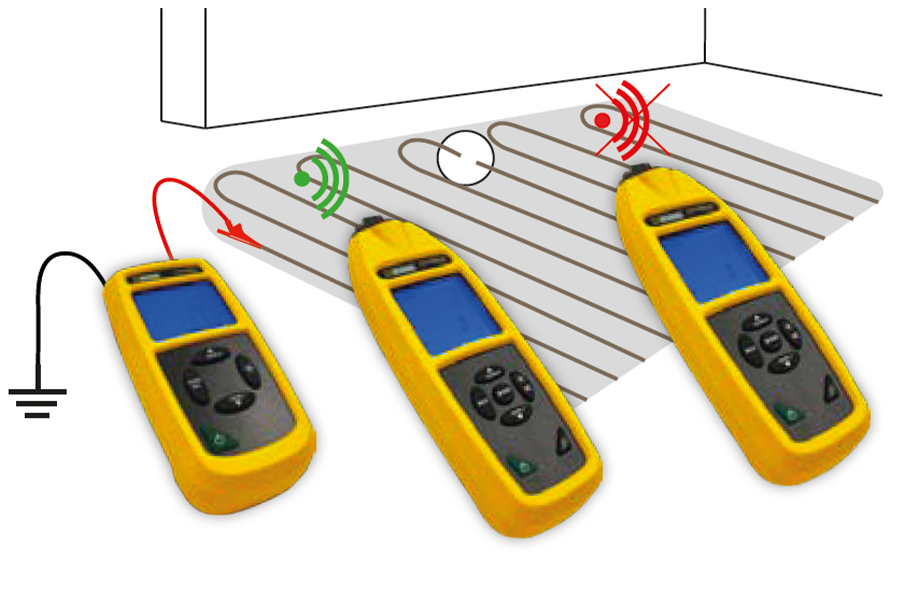

• Wyszukiwanie przerw i zwarć w systemach ogrzewania podłogowego

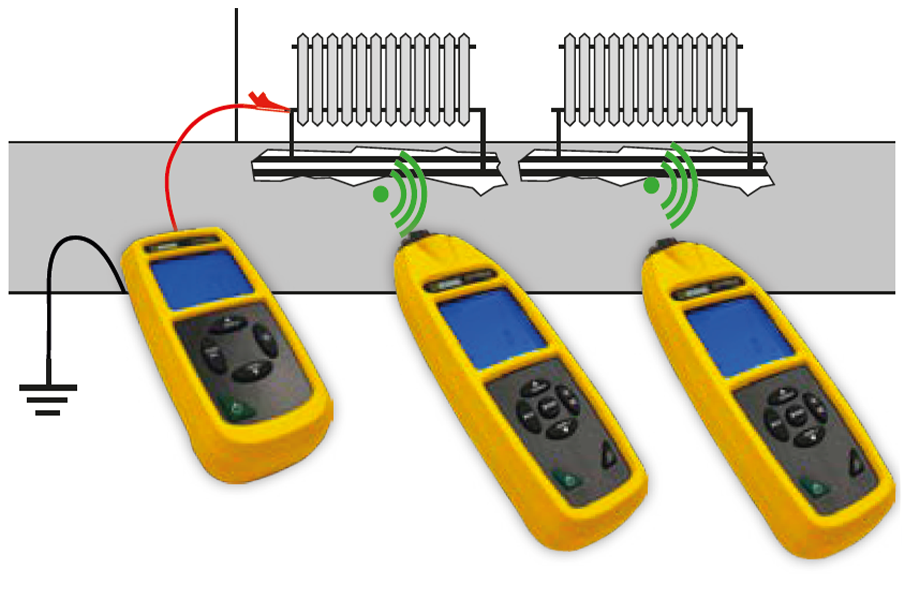

• Wykrywanie metalowych rur wodociągowych i grzewczych

Parametry nadajnika C.A 6683E

Pomiar i wyświetlanie:

• Poziom napięcia i jego typ (AC lub DC)
• Moc sygnału wyjściowego
• Stan baterii
• Kod identyfikacyjny sygnału
• Obecność niebezpiecznego napięcia

Dalsze właściwości:

• Detekcja napięcia zewnętrznego: 12 V, 50 V, 120 V, 230 V, 400 V / 50/60 Hz lub DC
• Częstotliwość nadawcza: 125 kHz
• Moc sygnału: 3 poziomy regulacji
• Możliwość ustawienia do 7 różnych kodów – jednoczesna lokalizacja 7 obwodów
• Podświetlany, czytelny wyświetlacz LCD

Parametry odbiornika C.A 6683R

Pomiar i wyświetlanie:

• Amplituda sygnału (wartość cyfrowa + skala)
• Czułość detekcji
• Kod identyfikacyjny nadajnika i siła sygnału
• Stan baterii
• Obecność niebezpiecznego napięcia
• Podświetlany, czytelny wyświetlacz LCD

Zasięg detekcji z nadajnikiem:

• Tryb unipolarny: typowo do 2 m
• Tryb bipolarny: typowo do 0,5 m
• Prosta pętla: do 2,5 m

Dalsze właściwości:

• Automatyczne lub ręczne ustawienie czułości w 7 poziomach
• Bezkontaktowe wykrywanie napięcia (NCV): 12 V – 1000 VAC / 50/60 Hz (napięcie względem ziemi)
• Wbudowana latarka LED
• Wizualna i/lub dźwiękowa sygnalizacja (z możliwością wyłączenia dźwięku)
• Automatyczne lub ręczne dostosowanie czułości

Zasilanie, warunki pracy, konstrukcja, gwarancja

Nadajnik C.A 6683E

• Zasilanie: 6 × 1,5 V baterie LR03 / AAA
• Automatyczne wyłączenie podświetlenia po 1 min
• Bezpieczeństwo: CAT III / 300 V
• Temperatura pracy: 0 °C do 40 °C
• Temperatura przechowywania: -20 °C do 60 °C
• Wymiary: 16 × 8,4 × 4 cm
• Waga: 0,35 kg

Odbiornik C.A 6683R

• Zasilanie: 6 × 1,5 V baterie LR03 / AAA
• Automatyczne wyłączanie
• Bezpieczeństwo: CAT III / 300 V
• Temperatura pracy: 0 °C do 40 °C
• Temperatura przechowywania: -20 °C do 60 °C
• Wymiary: 19,8 × 6,7 × 3,6 cm
• Waga: 0,31 kg

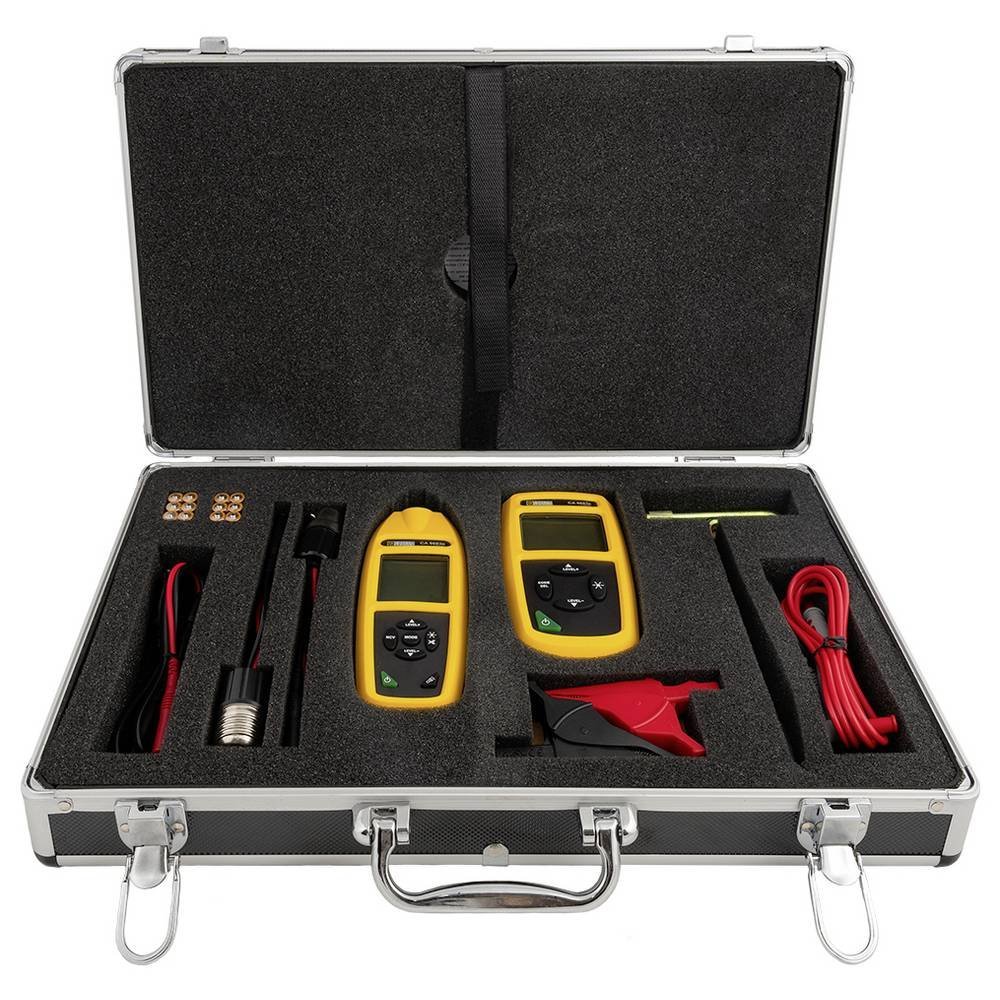

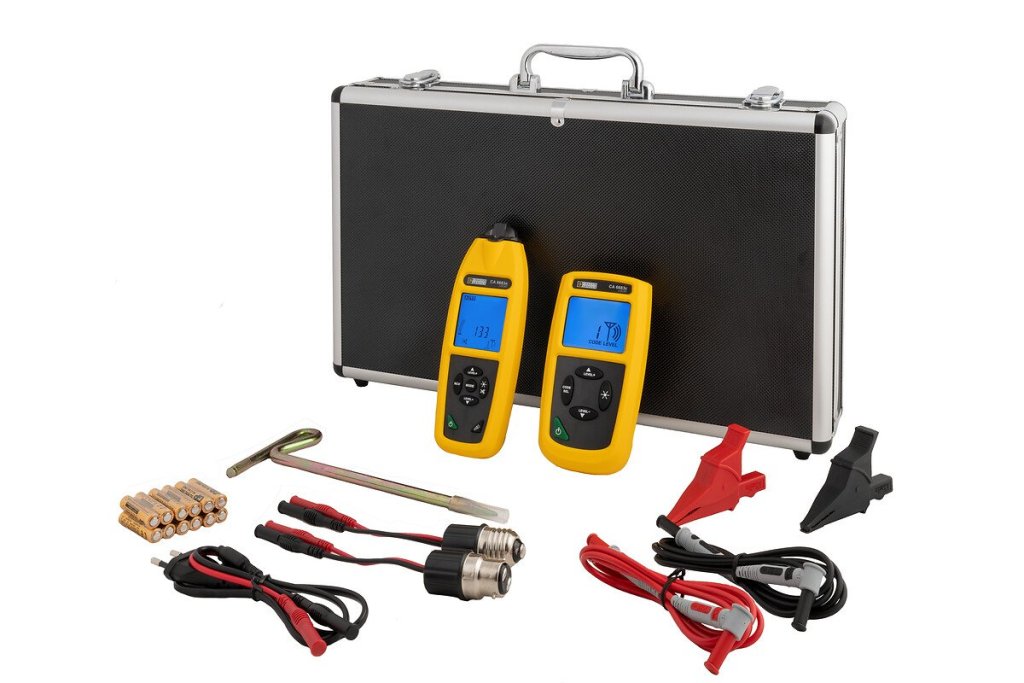

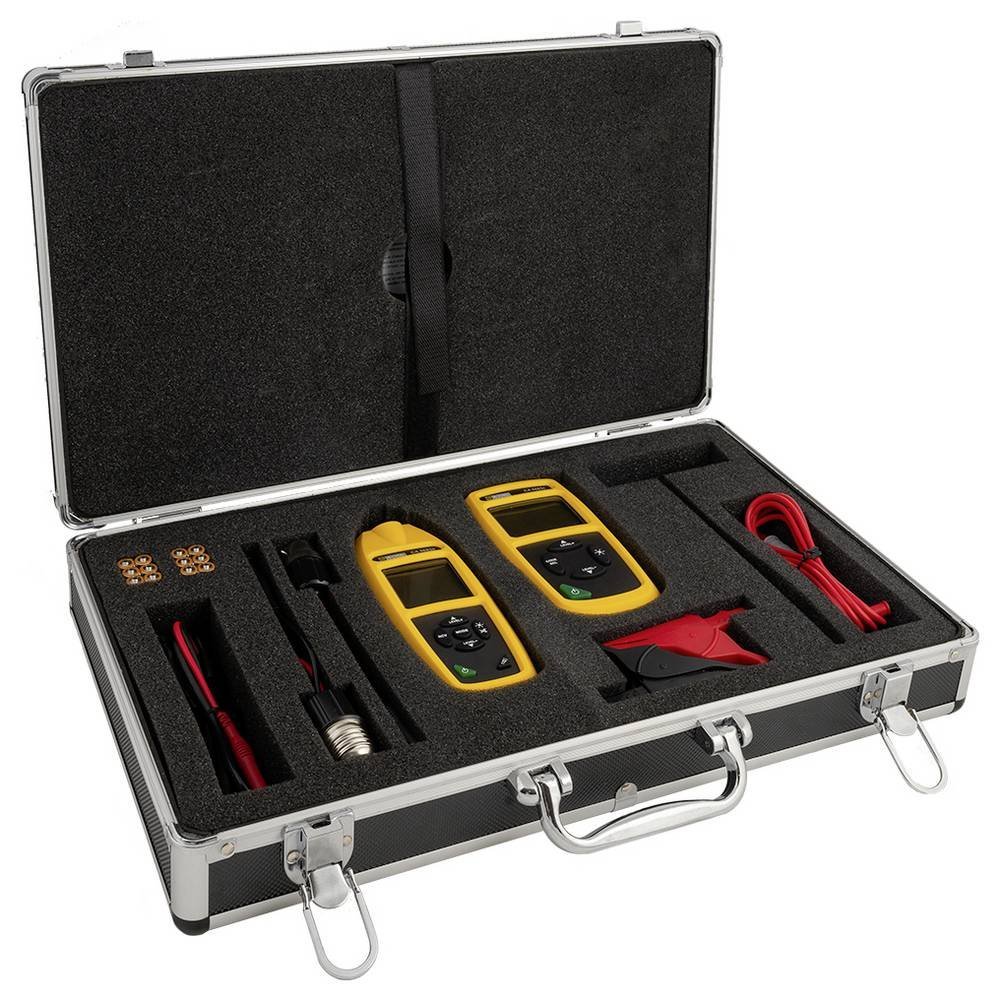

Zakres dostawy

• Nadajnik C.A 6683E i odbiornik C.A 6683R
• 2 × przedłużacz (czarny i czerwony), długość 1,5 m
• 2 × krokodylek (czarny i czerwony)
• 1 × uziemiający kołek w kształcie litery T
• 1 × adapter E14
• 1 × adapter B22
• 1 × adapter do gniazda C7
• 12 × baterie 1,5 V LR03 AAA
• 1 × przenośna walizka
• Instrukcja obsługi
