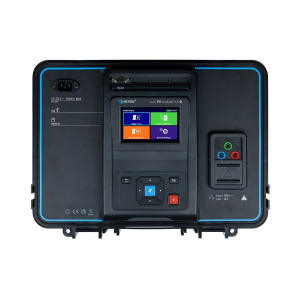

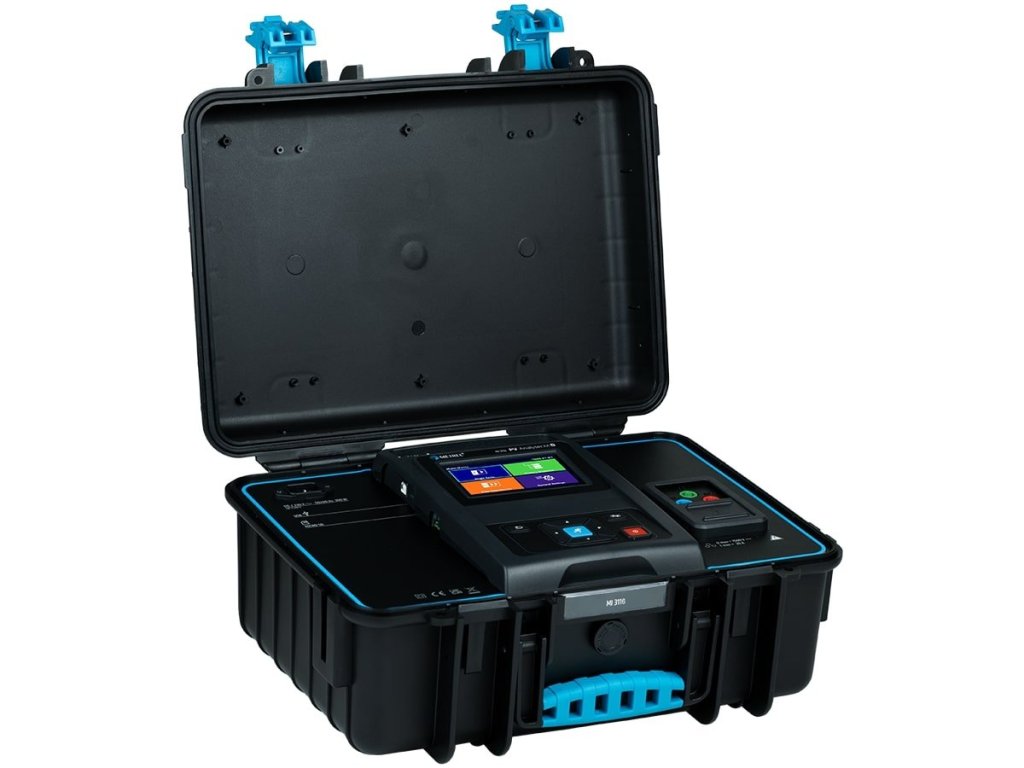

Metrel MI 3116 ST PV AnalyserXA - Analizator instalacji fotowoltaicznych 1500V/40A

MI 3116 PV AnalyserXA to zaawansowany analizator instalacji fotowoltaicznych. Tester zaprojektowany z myślą o maksymalnej wydajności i precyzji. Miernik łączy w sobie pomiary kategorii 1 i 2 wg normy PN-EN 62446-1 w jednym urządzeniu, zapewniając jednocześnie dokładny pomiar wysokowydajnych modułów PV. Bezprzewodowa jednostka zdalna umożliwia pomiar i rejestrację wartości irradiancji i temperatury ogniwa, co pozwala na przeliczenie uzyskanych wyników do warunków STC. Funkcja AutoTest dla pomiarów kategorii 1 usprawnia obsługę, a innowacyjna funkcja korekcji wyników umożliwia użytkownikom zmianę wcześniej wprowadzonych, nieprawidłowych parametrów w wykonanych pomiarach, zapewniając większą elastyczność i niezawodność diagnostyki systemu PV.

Funkcje pomiarowe

• Pomiar rezystancji izolacji łańcuchów PV (napięcie probiercze do 1500 V);
• Pomiar charakterystyki I/U całych łańcuchów lub pojedynczych modułów PV
• Diagnostyka instalacji z modułami bifacjalnymi;
• Pomiar Isc (do 40 A DC) i Uoc (do 1500 V DC);
• Ciągłość przewodów PE;
• Test polaryzacji;
• Rejestracja irradiancji i temperatury modułu PV.

Kluczowe cechy

• Testy kategorii I i II wg normy PN-EN 62446-1 w jednym przyrządzie.
• Możliwość prawidłowego pomiaru modułów fotowoltaicznych o wysokiej wydajności.
• Pojemnościowa metoda pomiaru.
• Bezprzewodowa (Wi-Fi) jednostka zdalna do pomiaru i rejestrowania irradiancji i temperatury ogniw modułów fotowoltaicznych.
• Test automatyczny dla pomiarów kategorii 1.
• Obliczenie wartości STC i porównanie z danymi nominalnymi.
• Korekta błędnie wprowadzonych parametrów w już wykonanym pomiarze lub grupie pomiarów.
• Baza danych z modułami PV.
• Automatyczne, programowalne sekwencje pomiarowe.
• Oprogramowanie Metrel Electrical Safety Manager (MESM) zaprojektowane w celu usprawnienia pracy pomiarowca. Umożliwia użytkownikom wstępne definiowanie struktur pomiarowych, przesyłanie lub pobieranie danych pomiarowych oraz wydajne przeglądanie wyników.

Zastosowanie

• Pomiary na farmach PV (1500 V)
• Pomiary odbiorcze
• Pomiary okresowe
• Diagnostyka i rozwiązywanie usterek
• Generowanie raportów

Zastosowane Normy

Funkcjonalność

• PN-EN 62446
• PN-EN 61557

Kompatybilność elektromagnetyczna

• PN-EN 61326-1

Bezpieczeństwo

• PN-EN 61010-1
• PN-EN 61010-2-30
• PN-EN 61010-031

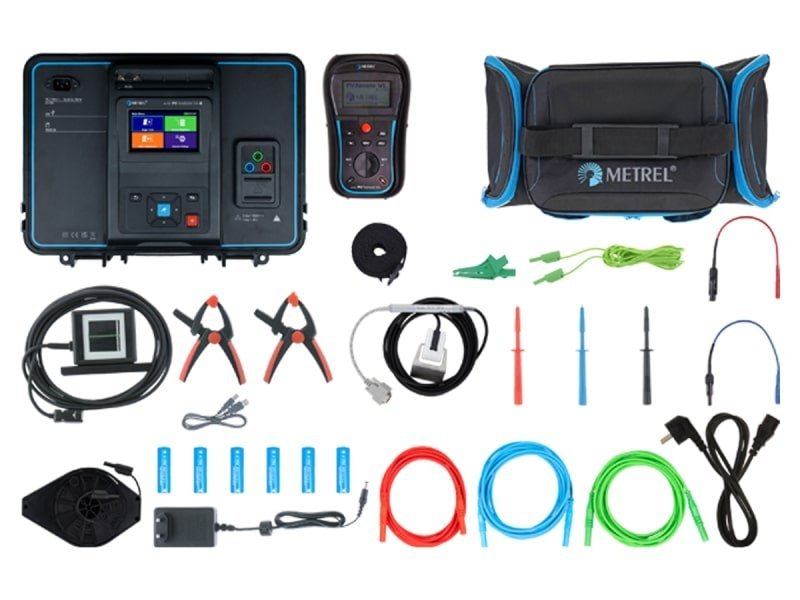

Zestaw ST

• Przyrząd MI 3116 PV AnalyserXA
• Zdalny rejestrator A 1785 PV Remote WL
• Czujnik temperatury PV 1833
• Ogniwo referencyjne 1834 PV
• 2x A 1835 Ściski do mocowania czujnika temperatury i ogniwa referencyjnego
• A 1840 Przewód pomiarowy MC4, niebieski, 1500 V
• A 1841 Przewód pomiarowy MC4, czerwony, 1500 V
• A 1790 RED pomiarowy, czerwony, 3m, 2,5mm2
• A 1790 BLU przewód pomiarowy, niebieski, 3m, 2,5mm2
• A 1792 Przewód pomiarowy, zielony, 3m, 0,75mm2
• A 1509 Przewód pomiarowy, czarny, 50m, 0,75mm(2) -rolka
• A 1012 Przewód pomiarowy, zielony, 4m, 0,75mm2
• A 1309 Sonda krokodylkowa, zielona
• A 1014 Sonda ostrzowa, czarna
• A 1015 Sonda ostrzowa, niebieska
• A 1016 Sonda ostrzowa, czerwona
• A 1727 Przewód USB Typ A/B
• A 1728 Przewód zasilający, 2m, 3x0,75mm2
• A 1551 Miękka, wyściełana torba Rozmiar: L
• A 1548 Zasilacz 0,5A/12V**
• A 1791 Pasek transportowy z klamrą zaciskową
• S 2080 Zestaw akumulatorów NiMh, typ AA, 2100mAh - 6szt.
• Świadectwo wzorcowania dla MI 3116
• Świadectwo wzorcowania dla A 1785
• Instrukcja obsługi
• Oprogramowanie PC SW 1201 Metrel Electrical Safety Manager (MESM)
