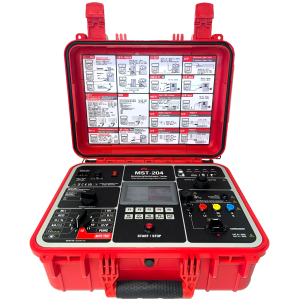

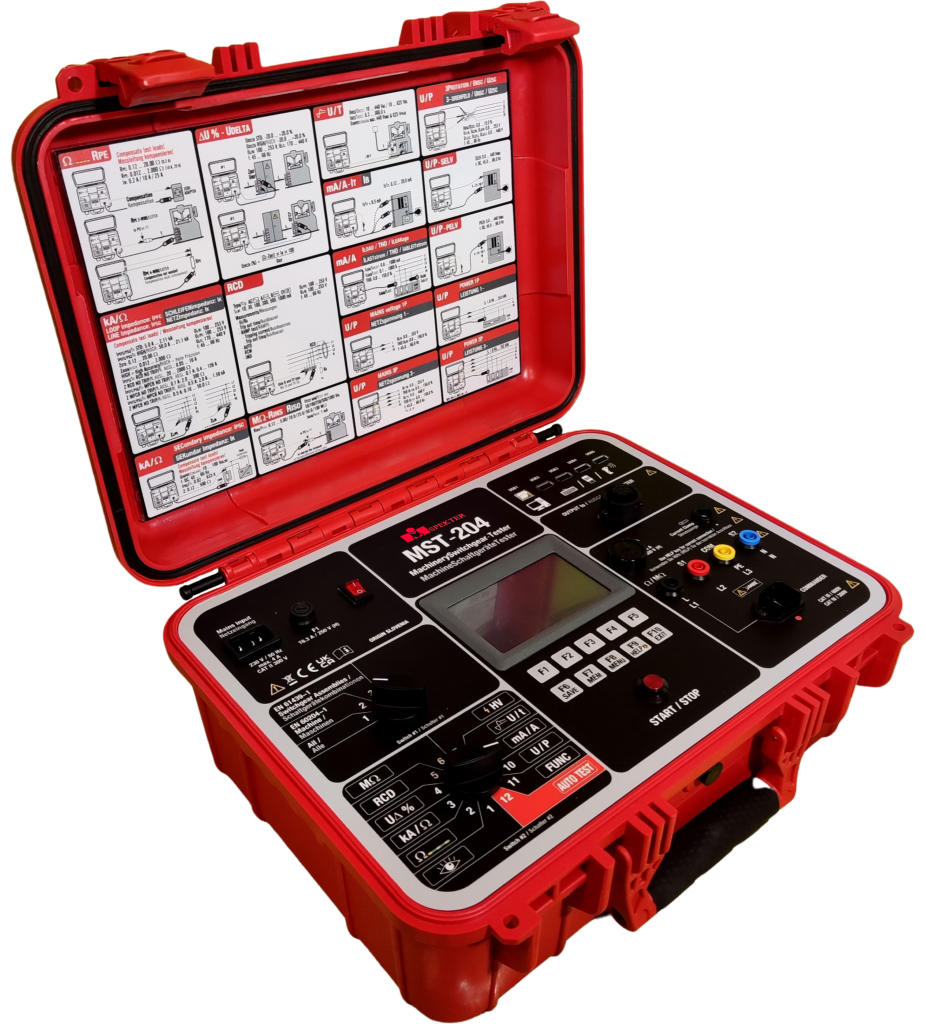

MI Spekter MST-204 - Tester części elektrycznych urządzeń przemysłowych

Wielofunkcyjny tester MI Spekter MST-204 to przyrząd pomiarowy przeznaczony do testowania skuteczności środków ochronnych w maszynach, niskonapięciowych urządzeniach łączeniowych i rozdzielnicach. Zastosowanie adaptera wysokiego napięcia (HVA-204) rozszerza funkcjonalność głównej jednostki o możliwość testowania napięcia przemiennego wysokiego napięcia. Adapter trójfazowy (TPA-204) umożliwia użytkownikom testowanie urządzeń spawalniczych, sprzętu przenośnego, przedłużaczy, PRCD, kabli do ładowania pojazdów elektrycznych i innych. Zaawansowana funkcja AUTO-TEST pozwala użytkownikom szybko i łatwo przeprowadzać predefiniowane sekwencje testowe lub testy stworzone przez użytkownika. Wbudowana duża pamięć umożliwia przechowywanie wyników pomiarów, które mogą zostać później przesłane do oprogramowania komputerowego w celu tworzenia protokołów z testów.

Parametry i funkcje

• Test ciągłości prądem 200 mA, 10 A i 25 A z rozdzielczością do 1 mΩ, obsługa 2-przewodowego i 4-przewodowego (Kelvina) połączenia
• Pomiar rezystancji izolacji do 100 MΩ z napięciem testowym 50, 100, 250, 500 i 1000 V lub regulowanym 50–1000 V, funkcja RAMP
• Test wysokiego napięcia (z HVA-204) napięciem AC 250–5100 V z trybami RAMP UP, RAMP UP/DOWN lub bez rampy
• Pomiar impedancji pętli zwarcia z dużym prądem (do 121 A) z rozdzielczością 0,001 Ω, prąd zwarciowy do 21,1 kA
• Pomiar impedancji bez wyzwolenia RCD
• Pomiar spadku napięcia pod obciążeniem
• Testy RCD i PRCD typów A, A-S, A-EV, B/B+, B/B+-S, B/B+-MI, F, F-EV, A-K/A-G, AC, AC-S, AC-K/AC-G z prądami 10–1000 mA, testy x0,5; x1; x2; x5 I∆n, test prądu wyzwalającego ze wzrastającym prądem, pomiar Uf
• Pomiar napięcia resztkowego
• Pomiar czasu rozładowania do 300 s przy granicy 60 V lub regulowanej 25–60 V
• Rejestracja wyników kontroli wizualnej
• Pomiar prądów upływu (opcja: CC-204-50A)
• Pomiar prądu dotykowego
• Pomiar prądu obciążenia przez cęgi (opcja: CC-204-1000A)
• Pomiar napięcia w sieciach 1f i 3f
• Pomiar PELV i SELV
• Test sekwencji faz
• Pomiar mocy w układach 2-, 3- i 4-przewodowych: U, I, P, S, Q, cos φ, PF

Pomiary, analiza, obsługa

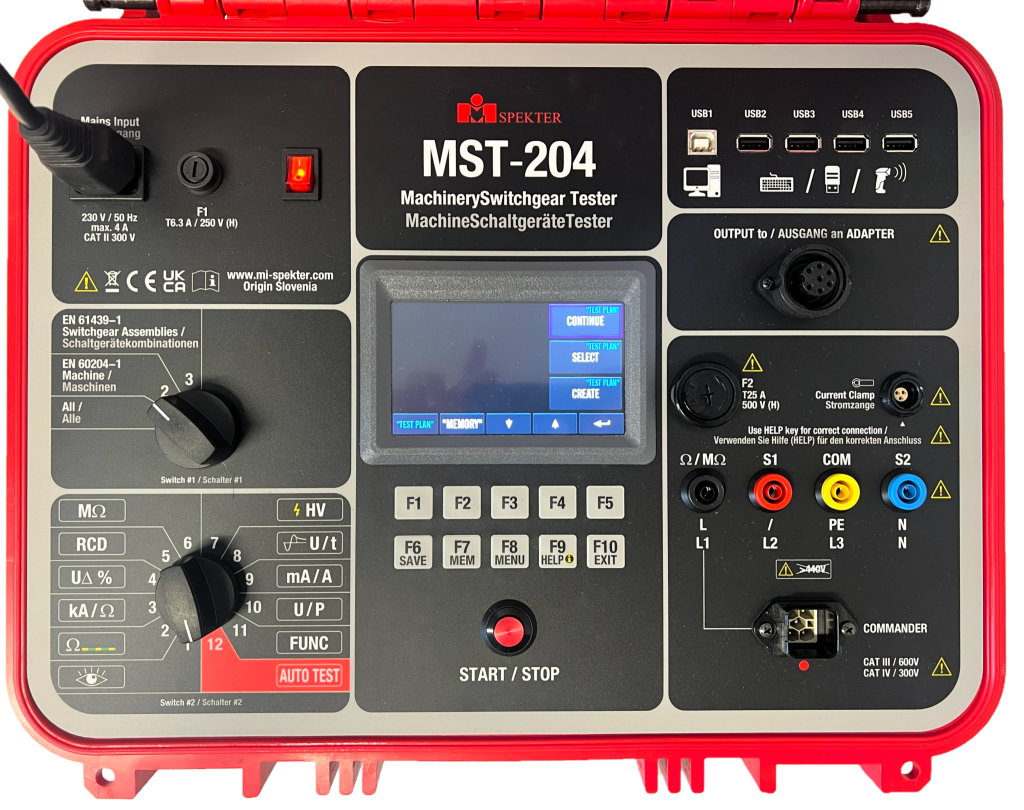

• Intuicyjna obsługa ikonami i 10 przyciskami
• Ekran pomocy z graficznym schematem podłączenia
• Automatyczne ustawienia limitów zgodnie z wybraną normą
• Ostrzeżenia wizualne i dźwiękowe po przekroczeniu limitów
• Automatyczne skrypty z instrukcjami, testami, wynikami
• Zdalne sterowanie (opcja) z przyciskami START, STOP, SAVE, ENTER
• Przeglądanie danych pomiarowych w urządzeniu
• Tryb ciągły lub pomiar z timerem
• Generowanie i drukowanie protokołów przez oprogramowanie SW-MST-204 na PC

Komunikacja i przechowywanie danych

• 1x USB-B do przesyłania danych do PC
• 4x USB-A do podłączenia skanera kodów, klawiatury USB i pamięci USB
• Pamięć do 30 000 lokalizacji

Zasilanie, warunki pracy, konstrukcja, gwarancja

• Kolorowy ekran dotykowy 480 × 272, LCD 4,3"
• Zasilanie sieciowe 230 V, 50 Hz
• Pobór mocy: 230 VA bez HVA-204, 850 VA z HVA-204
• Solidna, ergonomiczna konstrukcja
• Regulowany poziom dźwięku sygnalizacji
• Stopień ochrony: IP65 przy zamkniętej walizce, IP40 przy otwartej

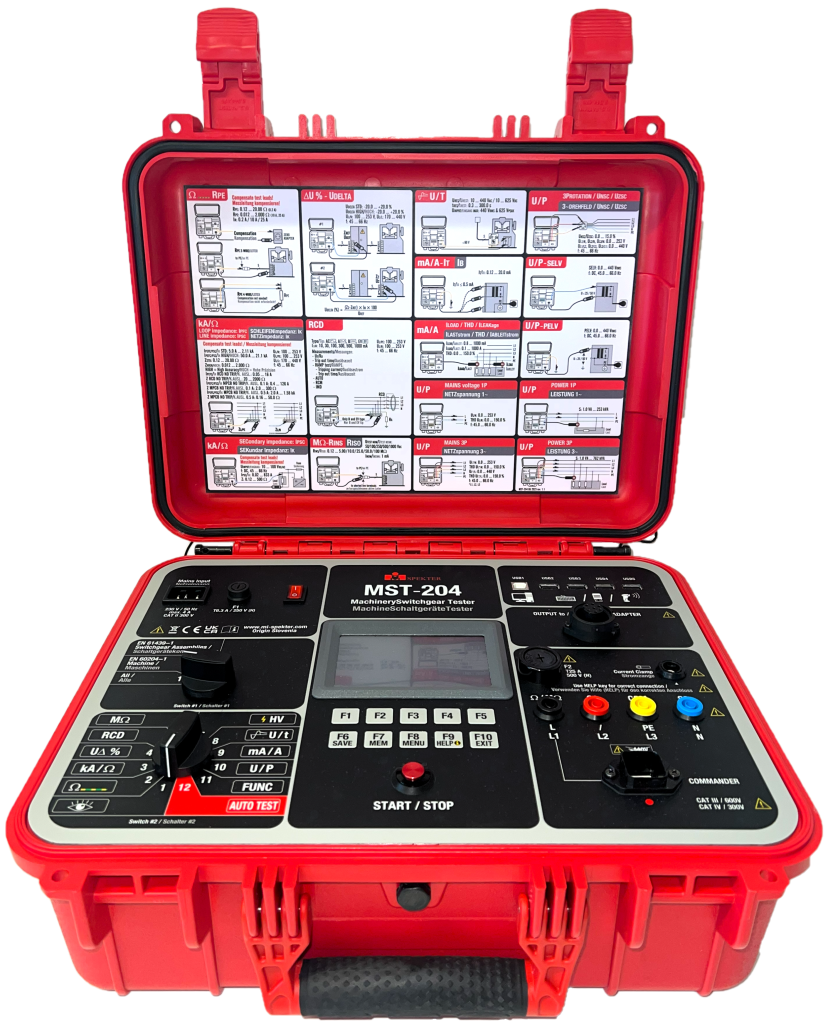

• Zdejmowana pokrywa z instrukcjami
• Osobna torba na akcesoria
• Możliwość montażu w szafie 19" (adapter opcjonalny)
• Kategorie bezpieczeństwa: 600 V / CAT III, 300 V / CAT IV
• Odporność mechaniczna na upadek z 0,5 m
• Temperatura pracy: 0 do 45 °C
• Temperatura przechowywania: -30 do 60 °C
• Wymiary: 40,5 × 33 × 18 cm (MST-204 i HVA-204)
• Waga: ok. 11,6 kg (MS-204) i 13,1 kg (HVA-204), bez akcesoriów
• Gwarancja na jednostkę główną: 24 miesiące

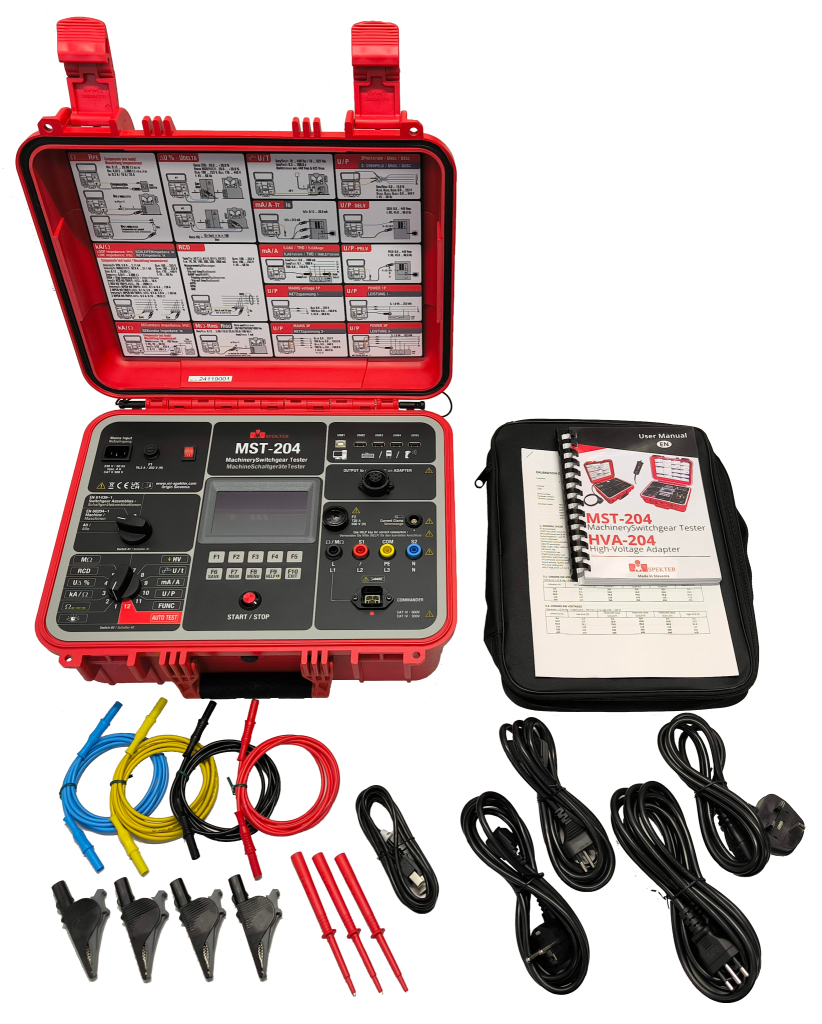

Zestaw zawiera:

Tester MT-204, 1x klucz do blokady testu HV, 2x przewód 2 m, 2x przewód 10 m, 2x krokodylki, 3x końcówki pomiarowe, 3x kabel zasilający (Schuko, Szwajcaria, UK), 1x kabel USB, 1x torba, 1x certyfikat kalibracji, instrukcja obsługi
